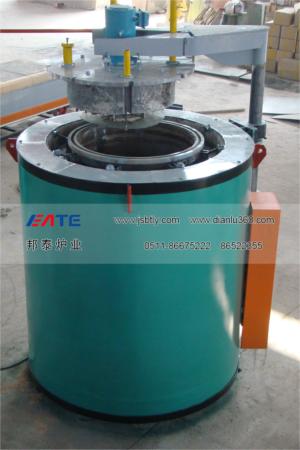

井式氮化爐

井式氮化爐

結構簡介:

本電爐系周期性作業爐，由爐體、密封系統和溫控系統組成。

爐體外殼、爐襯、加熱元件、馬弗管罐、爐蓋、風機、爐蓋、升降機構、快冷裝置組成。

爐殼：由型鋼及鋼板焊接而成，在爐殼上部開有兩個降溫用排氣孔。爐殼外焊有一根14＃槽鋼，供安裝爐蓋升降裝置之用。

爐襯：為復合型結構，耐火層選用比重為0.6g/cm3輕質耐火磚，保溫層采用硅酸鋁耐火纖維，爐襯厚度為300㎜，爐襯上部與爐殼相對應開有兩個孔，供降溫冷卻排氣用。

加熱元件：選用北京首鋼產高電阻合金絲繞制成螺旋狀，并安放在爐襯的擱絲磚上。加熱共分1個溫度控制區。

馬弗罐：采用8毫米1Cr18Ni9Ti耐熱鋼焊接成型，馬弗罐與爐蓋密封采用石墨盤根密封。

爐蓋：其面板用A3鋼板或鑄鐵面板加工而成，爐蓋保溫箱采用1Cr18Ni9Ti耐熱鋼焊制，采用硅酸鋁纖維棉保溫，爐蓋與爐罐密封采用雙重密封水冷形式。爐蓋上配有風機、三孔滴注器、取樣管、U型壓力計、排氣管等。氨氣由三孔滴注器通過管路延伸到馬弗罐下部盤管上均勻排出。

風機：安裝在爐蓋上，其葉輪采用1Cr18Ni9Ti耐熱鋼板焊接的離心式風葉，經動、靜平衡試驗后組裝。風機與軸改用連軸式，改進后的風機，躁聲小，轉速平穩，不宜損壞，加上水冷卻能保證長期使用。

爐蓋升降機構：爐蓋的升降均有液壓升降機構來完成，其動力由10/25液壓裝置提供。當需將爐蓋升起時，只要開動液壓裝置，爐蓋即徐徐上升；如需爐蓋下降，只要開動電磁閥，爐蓋即緩緩下降。在升降軸處，有兩限位開關，當升降軸上升時，下面一個限位開關自動切斷電動風機電源，以免操作發生危險；當爐蓋升足時，上面一個限位自動切斷液壓裝置的電源，以升降軸頂出油缸發生意外。

用途：主要供各種鋼制機械零件、汽車曲軸、汽車活塞環、摩托車剎車片、模具等進行氣體氮化熱處理之用。

特點：

1、滲速快、表面硬度高。

2、裝爐量大、加工本錢低。

3、表面摩擦系數小、脆性低。

4、工藝不亂 操縱簡樸。

5、適應性廣、滲層平均，工件加熱均勻,氣氛均勻.
